제품번호

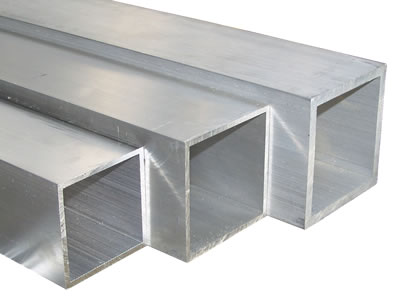

제품명 : 알루미늄 사각 파이프 (제품번호 : 1009)
분류 : 제품안내 >> 알루미늄 형재부문 >>

특징 :
재고보유현황 : 상시 입출고되는 제품.
금형보유현황 : 압출금형을 보유하고 있어 별도의 금형 작업없이 생산이 가능한 제품.

재질 : 6063 T5


재고보유현황
가로 세로 두께   가로 세로 두께
10 10 2.5   40 40 2
15 15 1.3   40 40 3
20 10 1.2   50 50 2
20 20 2   50 50 3
20 20 3   50 50 5
20 40 2   60 40 2.3
20 40 3   63.4 63.4 3.2
25 25 2   70 70 3
25 25 3   80 80 6
25 40 2   100 50 7
30 30 2   100 100 3
30 30 3   100 100 5
32 32 3   117 107 10.5
35 35 3

금형보유현황
폭(W) 높이(H) 두께(t) 및 코너,모서리(R)   폭(W) 높이(H) 두께(t) 및 코너,모서리(R)
t1 t2 R1 R2 t1 t2 R1 R2
10 10 1.2 1.2 직각 직각   71 13 2 2 직각 직각
17.4 14.8 1.5 1.5 직각 직각 72 29 3.5 3.5 3 3
18 10 1.5 1.5 직각 직각 72 60 2 2 직각 직각
19.05 19.05 1.57 1.57 직각 직각 75 51 6 6 직각 직각
20 10 1.3 1.3 직각 직각 75 60 5 5   1
20 15 2 2 직각 직각 75.7 25.4 6.3 6.3 직각 직각
20 20 1.5 1.5 직각 직각 76 51 3 3 직각 직각
20.9 20.9 1.7 1.7 직각 직각 76.2 50.8 3.1 3.1 직각 직각
21.4 21.4 2 2 직각 직각 76.2 76.2 3.18 3.18 직각 직각
25 15 3 3 직각 직각 80 22 3.5 3.5 2 3
25 25 1 1 직각 직각 80 30 1.45 1.45 직각 직각
25 25 1.35 1.35 직각 직각 80 30 1.6 1.6 1
25 25 2 2 3 3 80 30 2.5 2.5 직각 직각
25 25 2 2 1 2.5 80 35 1 1 직각 직각
25 25 3 3 직각 직각 80 35 1.45 1.45 직각 직각
25.4 25.4 1.27 1.27 직각 직각 80 36 5 5 2 4
25.8 17.4 1.5 1.5 직각 직각 80 45 1.4 1.4 직각 직각
26 26 1.5 1.5 직각 직각 80 50 3 3 3 3
27 10.8 2 2 직각 직각 80 60 2.5 2 직각 직각
28 10 2 2 직각 직각 80 60 3 3 3 3
28 15 1 1 직각 직각 80 80 1.4 1.4 직각 직각
28 16 3.2 1.7 1 3 80 80 5.5 5.5 3 3
28.5 9 1.5 1.5 직각 직각 80 80 6 6 직각 직각
30 11.5 2 2 2 2 82 50 2 2 직각 직각
30 14 1.5 1.5   1 85 12 3 3 직각 직각
30 14 2 2 직각 직각 88 88 15 15 R5 C2
30 15 0.9 0.9 직각 직각 90 90 1.1 1.1 직각 직각
30 15 1.5 2 직각 직각 100 35 2 2 직각 직각
30 20 1.4 1.4 3 2.5 100 40 2 2 직각 직각
30 20 2 2 2 2 100 40 3 3 3 3
30 25 3 3 직각 직각 100 45 1 1 직각 직각
30 30 2 2 2 3 100 45 1.2 1.2 직각 직각
30 30 2 2 2 2 100 45 1.6 1.6 1
31 10.8 2 2 직각 직각 100 45 2.5 2.5 직각 직각
32 9.6 3 3   1 100 45 3 3 직각 직각
32 10 2 2 1 1 100 50 1.2 1.2 0.5
32 20 3 3 0.5 0.5 100 60 2.5 2.5 직각 직각
34 34 2 2 5 5 100 70 2 2 직각 직각
35 27.4 2 2 직각 직각 100 70 4 4 2 2
35 27.6   2.5 1 1 100 75 3 3 직각 직각
35 31 4.5 4.5 직각 직각 100 75 4 2 1
35 35 1.35 1.35 직각 직각 100 80 4 2.5 직각 직각
35 35 3 3 직각 직각 100 100 1.4 1.4 직각 직각
36 24 2 2 직각 직각 100 100 3.2 3.2 직각 직각
38 16 3 2.6 1 4 100 100 6.5 6.5 3 8
38.1 25.4 1.2 1.2 직각 직각 101.6 50.8 3.1 3.1 직각 직각
38.1 38.1 1.9 1.9 직각 직각 101.6 101.6 3.1 3.1 직각 직각
38.1 38.1 2.4 2.4   0.3 104 60 20.5 20.5 직각 직각
38.1 38.1 3.05 3.05 직각 직각 100 100 12.7 12.7 5 10
40 18 3 3 직각 직각 107 107 2.5 2.5 1 2
40 20 1.1 1.1 직각 직각 109.3 56.8 2.15 2.15 직각 직각
40 20 1.25 1.25 직각 직각 110 50 4 4 직각 직각
40 20 1.3 1.3 직각 직각 110 60 2.5 2.5 직각 직각
40 20 2 2 직각 직각 110 110 2.5 2.5 직각 직각
40 30 4.5 4.5 0.5 1 111 60 3 3 직각 직각
40 35 3 3 3 3 112 45 1.2 1.2 직각 직각
40 35 4.5 4.5 직각 직각 114 114 3 3 직각 직각
40 40 2.5 2.5 직각 직각 115 70 2.5 1.8 1
45 20 1.5 1.5 직각 직각 117 107 10.5 10.5 직각 직각
45 35 4 4 2 3 118 45 1 1   1
45 45 1.2 1.2 직각 직각 119 75 3 3 직각 직각
45 45 1.8 1.8 직각 직각 120 40 2 2 직각 직각
45 45 2.5 2.5 직각 직각 120 40 2.5 2.5 직각 직각
48 21 6 6 직각 직각 120 45 2 2 직각 직각
48 36 6 6 직각 직각 120 50 2 2 직각 직각
50 25 1.35 1.35 직각 직각 120 50 2 2 직각 직각
50 48 2 2 3 3 120 50 6 6 직각 직각
50 25 2 2 직각 직각 120 60 2 2 0.5
50 25 3 3 직각 직각 120 60 3 3 20 20
50 34 2.5 2.5 5 5 120 70 3 3 직각 직각
50 38 3 3 직각 직각 120 85 3 3 25 25
50 40 2.5 2.5 10 10 120 100 1.6 1.6 직각 직각
50 45 2 2 직각 직각 125 56 2.5 2.5 직각 직각
50 45 3 3 0.5 0.5 125 70 4 4 직각 직각
50 50 3 3 3 3 125 100 3 3 직각 직각
50 50 2 2 직각 직각 125 125 10 10 2 10
50 50 2 2 3 3 127 49.5 8.3 4.8 직각 직각
50 50 4 4 직각 직각 130 45 2 2 직각 직각
50 50 6.5 6.5 2 4 130 55 3.2 2.5 직각 직각
50.8 50.8 2.41 2.41   0.3 130 130 2.5 2.5 직각 직각
50.8 50.8 3 3 0.5   136 107 12.5 12.5   0.5
50.8 50.8 3.05 3.05 6.48 9.53 140 44 3 3 직각 직각
50.8 50.8 3.18 3.18 직각 직각 140 60 3 3 20 20
51 29 1.3 1.3 직각 직각 144 75 3 3 직각 직각
51 35 1.2 1.2 0.3   146.5 70 4 2.5 0.5 1.5
55 40 1.5 1.5 직각 직각 150 30 1.2 1.2 직각 직각
55 49 1.5 1.5 0.5   150 40 1.8 1.8 0.5 0.5
55 50 2.5 2.5 3 3 150 40 2.5 2.5 직각 직각
56 30 2 2 2 2 150 50 2.5 2.5 직각 직각
56.5 53.5 4 4 직각 직각 150 60 1.4 1.4 직각 직각
57.15 37.15 2 2 직각 직각 150 60 2 2 직각 직각
60 15 1.5 1.5 직각 직각 150 60 3 3 1
60 19 2 2 직각 직각 150 75 2.5 2.5 직각 직각
60 30 2.5 2.5 직각 직각 150 150 3 3 1.5
60 35 5 5 직각 직각 152.4 50.8 3.1 3.1 직각 직각
60 40 2.5 2.5 10 10 152.4 101.6 3.1 3.1 직각 직각
60 40 3 3 3 3 150 150 6 6   0.5
60 48 6 6 직각 직각 152 152 12.7 12.7 5 10
60 50 2 2 3 3 160 70 3 3 직각 직각
60 50 2.5 2.5 직각 직각 166 107 10.5 10.5 0.5
63 60 3 3 직각 직각 170 60 4.5 2.5 직각 직각
63 63 3.2 3.2 직각 직각 180 40 2 2 직각 직각
63.4 38 3.2 3.2 직각 직각 180 60 3 3 20 20
63.4 63.4 3.2 3.2 직각 직각 180 60 3.5 3 직각 직각
63.5 63.5 2 2 1.6 2.4 180 180 13 13 2
64 28 3 3 직각 직각 203 100 12.7 12.7 5 10
65 65 1.5 1.5 직각 직각 204 60 2 2 직각 직각
66 20 1 1 직각 직각
70 20 2 2 2 2
70 30 1.45 1.45 직각 직각
70 30 1.5 1.5 0.5
70 35 1 1 직각 직각
70 35 1.45 1.45 1
70 35 1.6 1.6 직각 직각
70 45 2 2 직각 직각
70 60 1.5 3 3 3
70 60 2 2 직각 직각
70 60 3 3 5 5
70 66 2 2 직각 직각
70 70 1.45 1.45 직각 직각
70 70 1.5 1.5 3 3
70 70 2 2 3 3
70 70 3.2 3.2   1.5
70 70 3.2 3.2 직각 직각

금형보유현황
폭(W) 높이(H) 두께(t) 및 코너,모서리(R)   폭(W) 높이(H) 두께(t) 및 코너,모서리(R)
t1 t2 R1 R2 t1 t2 R1 R2
13.5 13.5 1.5 1.5 직각 직각   40 20 3 3 직각 직각
25 25 1 1 직각 직각 40 25 2 2 직각 직각
25 25 1.5 1.5 직각 직각 40 30 2 2 직각 직각
30 20 2 2 직각 직각 40 30 1.5 1.5 직각 직각
30 30 1 1 직각 직각 45 45 1 1 직각 직각
40 40 3 3 직각 직각 45 45 2.5 2.5 직각 직각
40 40 10 10 1 1 50 50 3 3 직각 직각
40 20 1 1 직각 직각 50 50 4.5 4.5 직각 직각
40 20 2 2 직각 직각 50 25 3 3 직각 직각

추가금형보유현황
폭△ 높이 두께   폭△ 높이 두께   폭△ 높이 두께
9 8.5 1   46 12.4 2   100 45 2
15 15 1.4 46 46 2.5 100 45 3.5
15 12.4 2 46.5 20 1.5 100 100 3
15 15 3 47 31 2 100 100 1.1
16 16 1.5 48 25 3.2 100 45 1.2
19 19 1.6 50 30 2 100 50 1.8
19 8 1.2 50 50 6.4 100 60 1.5
20 13 2 50 50 3 100 45 1.8
20 17 1.2 50 40 3 100 45 1.1
20 20 2 50 20 4 100 45 2.5
20 9.4 2 50 30 2.5 100 30 1.1
20 15 1.5 50 25 2 101.6 45 2
20 13 2 50 50 1.5 105 20 1.2
20 10 1.1 50.8 25.4 3.18 107.5 77.5 5
21.3 21.3 2.2 51 23 1.1 110 75 2
21.5 18.15 3 51.1 31.6 2.3 110 100 7
22 10.8 1.5 54 34 6 110 100 1
22 22 1.2 55 35.6 3 110 100 5
23 23 2 56 31.5 3 110.5 65 3
24 6.5 2 60 60 4 115 45 3.2
24.5 7.5 2 60 30 3 115 115 1.2
25 25 1.1 60 30 2.5 117.5 60 2
25 25 1.1 60 40 5 118.5 70 2.5
25 20 1.2 60 23 1.5 120 45 1.5
25 9 1 60.3 25 1.5 120 60 1.5
25 10 0 62 60 3 120 68 3
25 25 1.1 62 57 9 120 120 1.8
26 26 2.2 62.3 30.6 4.35 125 120 8
28 25 2.5 63 63 2.5 125 120 6
30 20 1.2 65 65 2 125 120 7
30 20 2 67 15 1.2 125 120 6
30 15 1.5 70 35 1.2 125 120 5
30 12.4 2 70 70 1.2 126 126 2.8
30 30 1.2 70 30 2 130 60 1.5
30 30 2 70 30 4 134 80 1.1
31.6 18 2 70 70 3 134 45 1.1
32 14 4 73 25 1.5 135 130 11
34 19 2 75 50 3.5 140 28 4
35 19 2.4 75 50 8 140 45 3.5
35 20 1.2 75 50 4 145 55 3
35 35 1 75 40 3 150 50 1.5
35 35 2 75 75 2 150 20 3
35 35 3 75 69 6 150 60 3.5
35 20 2 75 45 4 150 120 2.3
35.6 19 5 76 76 6 150 75 2.3
40 40 3 76.2 47.6 2 150 100 1.8
40 40 4 77 40 9 150 50 3
40 40 1 79 72 2 150 60 1.8
40 20 1 80 30 3 150 150 2.3
40 32.2 3.2 80 35 1 152.5 152.5 3
40 18 1.5 80 30 2.5 153 148 12
40 30 2 80 80 1 155 55 2
40 40 1.5 80 76 3 160 27.5 4.5
40 25 2 80 30 1 160 160 3
42 36 4 80 60 1.5 160 100 4
45 25 2.5 80 40 1.1 165 165 5
45 45 1 80 45 1.1 180 60 2
45 45 2 83 60 2.5 200 200 4
      89 25 2 200 100 10
      93 47.6 1.2 200 100 3
            200 50 2.5
            238 100 3
            250 150 3
            250 120 8

※금형리스트와 재고리스트는 예고없이 변경될 수 있습니다. 발주시 꼭 담당자에게 확인 해주세요.
